剖析細碎顎式破碎機的結構

• 2012/10/22
• 字號 ^{+ -}

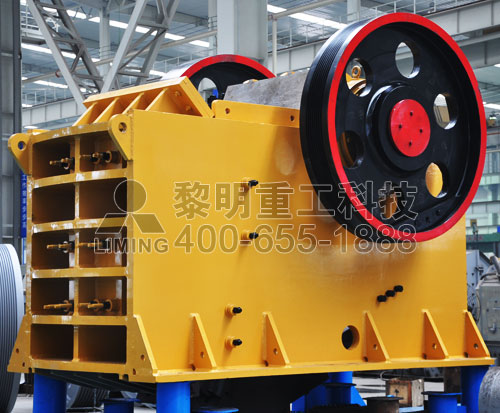

細碎顎式破碎機由機架、顎板、側護板、偏心軸、調節裝置、飛輪、潤滑裝置等組成。

機架：機架是上下開口的四壁剛性框架，用作支撐偏心軸并承受破碎物料的反作用力，要求有足夠的強度和剛度，一般用鑄鋼整體鑄造，小型細碎顎式破碎機也可用品質良好鑄鐵代替鑄鋼。大型細碎顎式破碎機的機架需分段鑄成，再用螺栓牢固鏈接成整體，鑄造工藝復雜。

顎板和側護板：定顎和動顎都由顎床和顎板組成，顎板是工作部分，用螺栓和楔鐵固定在顎床上。定顎的顎床就是機架前壁，動顎顎床懸掛在周上，要有足夠的強度和剛度，以承受破碎反力，因而大多是鑄鋼或鑄鐵件。

偏心軸：偏心軸是細碎顎式破碎機的主軸，受有巨大的彎扭力，采用高碳鋼制造。偏心部分需精加工、熱處理、軸承襯瓦用巴氏合金澆注。偏心軸一端裝帶輪，另一端裝飛輪。

調節裝置：調節裝置有楔塊式，墊板式和液壓式等，一般采用楔塊式，由前后兩塊楔塊組成，前楔塊可前后移動，頂住后推板;后楔塊為調節楔，可上下移動，兩楔塊的斜面倒向貼合，由螺桿使后楔塊上下移動而調節出料口大小。

飛輪：細碎顎式破碎機的飛輪用以存儲動顎空行程時的能量，使機械的工作負荷趨于均勻，帶輪也起著飛輪的作用。飛輪常以鑄鐵或鑄鋼制造，小型細碎顎式破碎機的飛輪常制成整體式。飛輪制造，安裝時要注意靜平衡。

潤滑裝置：偏心軸軸承通常采用集中循環潤滑。心軸和推力板的支撐面一般采用潤滑脂通過手動油槍給油。動顎的擺角很小，使心軸與軸瓦之間潤滑困難，常在軸瓦底部開若干軸向油溝，中間開一環向油槽使之連通，再用油泵強制注入干黃油進行潤滑。

文章來源：河南黎明重工科技股份有限公司http://m.dalinw.com/news/hy/513.html
